Sammlung
Biostar-Electronic
Bezeichnung: (Hersteller / Kaliber)

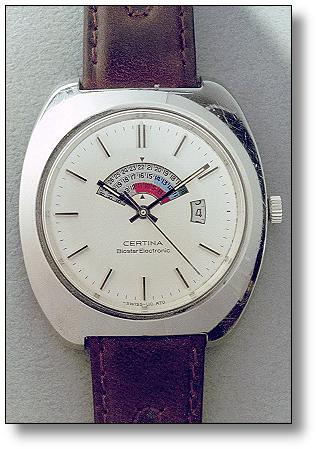

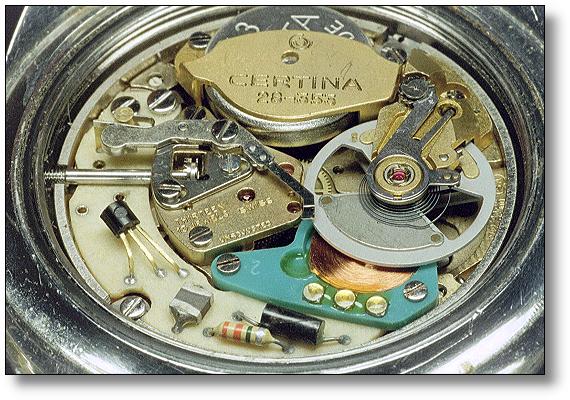

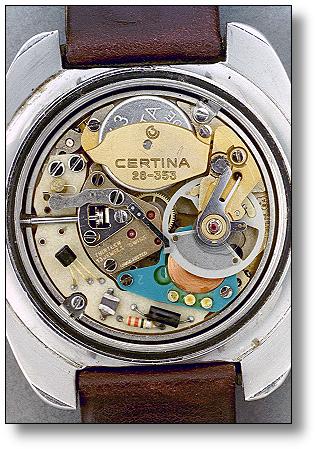

Certina Biostar-Electronic, Kaliber: Certina 28-353 = ESA 9154 mit
zusätzlichem "Biomechanismus"
Vorgestellt zur Schweizer Mustermesse, Basel 1971, lieferbar ab Herbst 1971
Modellnummer: 7501 001, Seriennummer: 8643281
Beschreibung: (Klassifikation nach DIN 8235, technische Beschreibung und Besonderheiten)
Herrenarmbanduhr mit elektrisch angetriebenem Unruhschwingsystem mit elektronischer Schaltung
Elektrodynamischer Antrieb mit zweipoligem Magnetsystem auf der Unruh und
feststehender Spule. Zweispulenantriebsschaltung, ein Antriebsimpuls pro Vollschwingung.
Drei "Phasenscheiben" zur Anzeige des Biorhythmus (physisch: 23
Tage, psychisch: 28 Tage, intellektuell: 33Tage) und eine Tagesscheibe (4 mal 7 Tage).
Technische Daten
| Werkdurchmesser | 28,00mm (12½''') |
| Werkhöhe | 5,5mm (Basiswerk) |
| Frequenz | 4Hz (28800A/h) |
| Zahl der Steine | 13 |
| Spirale | ?? |
| Batterie | 1,35V, Ø11,6x3,5mm, (343) |
| Spulenwiderstand | 2400Ohm (Antriebsspule), 1800Ohm (Steuerspule) |
| Stromaufnahme | 8-9µA |
| Betriebsamplitude | 230º (vertikal), 260º (horizontal) (Werte für ESA 9150) |
Certronic Chronometer
Bezeichnung: (Hersteller / Kaliber)

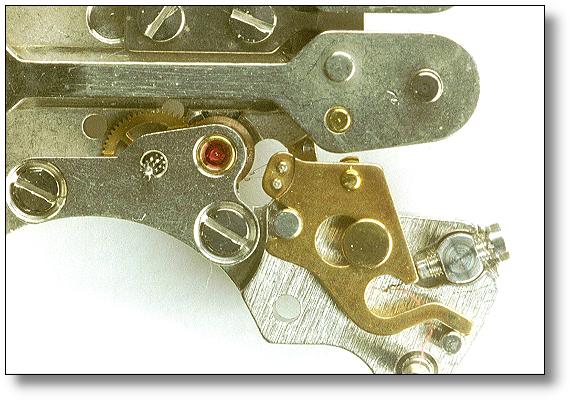

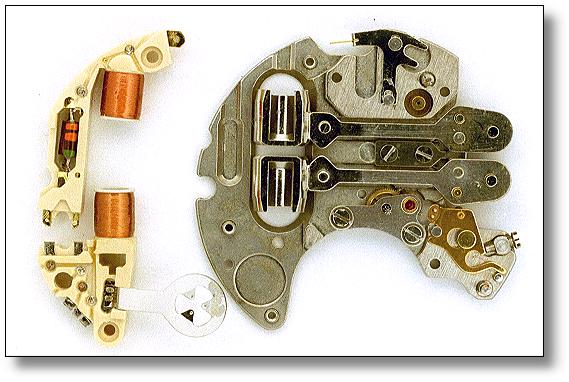

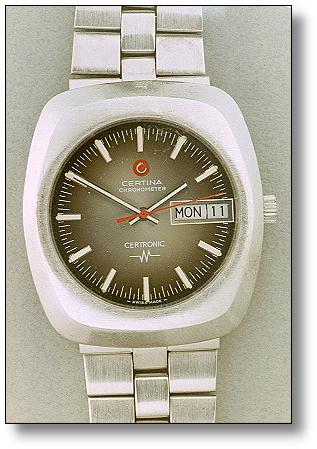

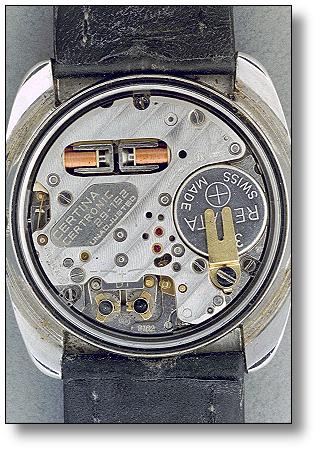

Certina Certronic Chronometer, Kaliber: Certina 29-152 = ESA 9162 ("Mosaba":
Montre sans Balancier)
Modellnr.: 8201 006, SNr.: 9225074; Modellnr.: 8101
006, SNr.: 9215669
Beschreibung: (Klassifikation nach DIN 8235, technische Beschreibung und Besonderheiten)
Herrenarmbanduhr mit elektrisch angetriebenem Stimmgabelschwingsystem mit elektronischer Schaltung
Elektrodynamischer Antrieb mit Magnetsystem auf der Stimmgabel und feststehender Spule.
Zweispulenantriebsschaltung
Technische Daten
| Werkdurchmesser | 29,00mm (13''') |
| Werkhöhe | 4,80mm |
| Frequenz | 300Hz |
| Zahl der Steine | 12 |
| Batterie | 1,35V, Ø11,6x3,5mm, (343) |
| Spulenwiderstand | 1500hm (Steuerspule), 7000Ohm + 8000Ohm (Motorspulen) |
| Stromaufnahme | <8,5µA |
Quartz
Beschreibung: (Klassifikation nach DIN 8235, technische Beschreibung und Besonderheiten)

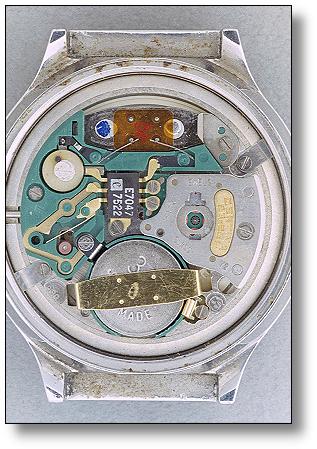

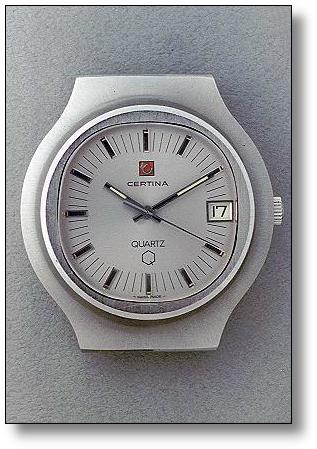

Herrenarmbanduhr. Quarzuhr mit 1Hz Schrittmotor.
Technische Daten
| Werkdurchmesser | 29,00mm (13''') |
| Werkhöhe | 5,75mm |
| Frequenz | 32kHz |
| Zahl der Steine | 7 |
| Batterie | empfohlen: RW34 (1,5V, Ø11,6x4,2mm, AgO) früher empfohlen: 354 (1,35V, Ø11,6x4,2mm, HgO) bei Lieferschwierigkeiten: 301 (1,5V, Ø11,6x4,2mm, Ag2O) |
| Spulenwiderstand | 2,5-3,2 kOhm |
| Stromaufnahme | <16µA (1,35V), <19µA (1,5V) |
