Lip Kaliber R.148

Bezeichnung: (Hersteller/Kaliber)

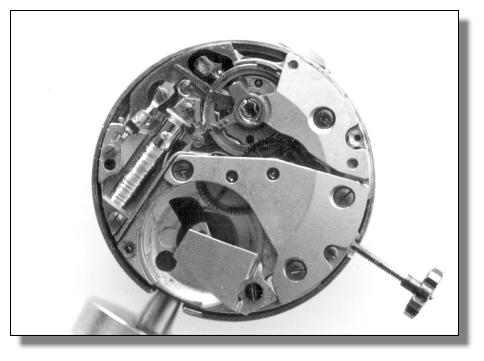

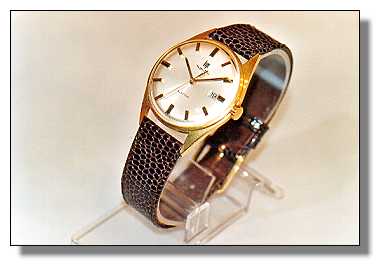

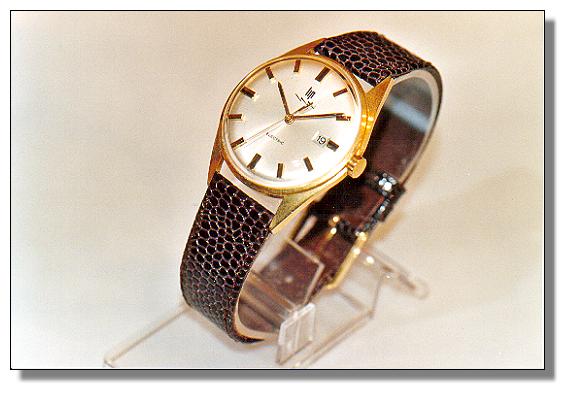

Lip Electric, Kaliber Lip R 148 (Datolip)

Beschreibung: (Klassifikation nach DIN 8235, technische Beschreibung und Besonderheiten) Herrenarmbanduhr mit direktem Antrieb durch kontaktgesteuertes, elektromagnetisch angetriebenes Unruhschwingsystem.

Bei dem Antriebsprinzip handelt es sich um ein direkt angetriebenes Unruhschwingsystem, d.h. der Kraftfluss ist gegenüber einer mechanischen Uhr umgekehrt: Hier wirkt die Unruh als Gangregler und Motor und treibt über ein Getriebe die Zeiger an, während bei einer mechanischen Uhr die Kraft über eine Feder zum Gangregler (Unruh) gelangt, wobei das Zeigerwerk im Nebenfluss liegt. Die Kraftwirkung beruht bei dieser Uhr auf der Anziehung zwischen einem ortsfesten Elektromagneten und einem Weicheisenanker auf der Unruh (elektromagnetisches Antriebsprinzip). Der Stromfluss durch den Elektromagneten wird durch einen mechanischen Kontakt gesteuert. (siehe auch: Antriebsprinzipien elektrischer Uhren).

(TOP)

(TOP)

Technische daten

Werkdurchmesser	25,6mm (13''')
Werkhöhe	5,8mm (6,75mm mit Kalender)
Frequenz	2,5Hz (18000A/h)
Zahl der Steine	12
Spirale	Elinvar I
Batterie	Ø11,6mm, Höhe 4,2mm, 1,5V

Elektrische Schaltung:
Der Pluspol der Batterie ist mit der Werkmasse verbunden, der Minuspol mit einer gegenüber der Werkmasse isolierten Kontaktfeder. An der Werkmasse ist weiter die Spule eines Elektromagneten angeschlossen, deren anderer Anschluss mit einem feststehenden Kontakt verbunden ist. Parallel zur Spule liegt eine Funkenlöschdiode.

(TOP)

Elektromagnetischer Antrieb:

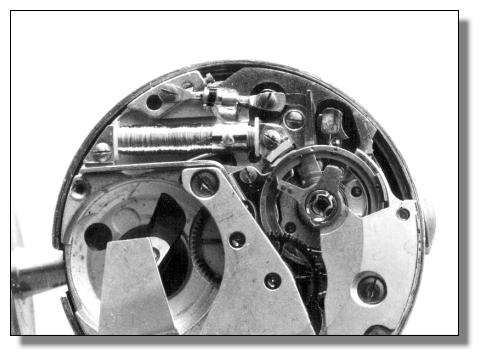

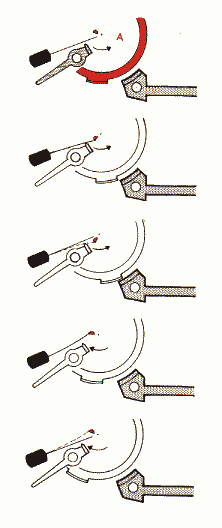

Die Unruh trägt auf der Doppelscheibe einen Kontaktstift, der allerdings keine elektrische Funktion hat. Bei der Bewegung der Unruh, nimmt er die Kontaktfeder mit und drückt sie so kurz vor der 0-lage der Unruh gegen den feststehenden Kontakt. Der dadurch entstehende Stromfluss durch die Spule bewirkt ein Magnetfeld, welches den auf der Unruh befindlichen weichmagnetischen Anker anzieht und dadurch die Unruhbewegung beschleunigt. Dieser Anker ist so angeordnet, dass er in der Ruhelage vor dem Elektromagneten liegt.

In der 0-lage der Unruh wird der Kontakt wieder geöffnet und dadurch das Magnetfeld abgebaut. Der dabei entstehende Funkt am Kontakt, würde diesen sehr schnell korrodieren lassen. Daher wird eine Funkenlöschdiode parallel zur Spule eingesetzt. Aufgrund dieses Bauteils wurde das Werk auch "elektronisch" genannt.

Beim Rückschwingen der Unruh bewegt der Kontaktstift wieder die Kontaktfeder. Dies führt aber zu keiner Berührung des Kontakts und damit auch zu keinem Stromfluss.

(TOP)

Fortschaltung:

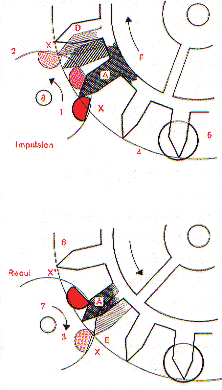

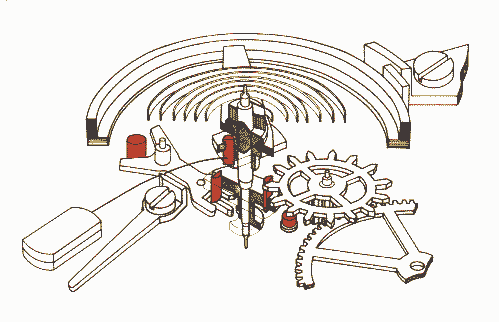

Die Fortschaltung dient der Umwandlung der Schwingbewegung der Unruh in eine Drehbewegung (Unruhmotor). Als Umformelement wird hier ein einfaches Schaltrad verwendet. Die Doppelscheibe der Unruh trägt neben dem Kontaktstift einen Hebelstift, der in die Verzahlung des Schaltrades eingreift. Der Hebelstift nimmt das Schaltrad bei seiner Vorwärtsbewegung durch Druck auf die steilere Flanke eines Zahns mit und schaltet um einen Schritt weiter. Das Einrasten erfolgt durch eine magnetische Rastsperre. Ein runder Permanentmagnet arretiert jeweils eine Zahn des Schaltrades.

Während des Rückschwingens der Unruh trifft der Hebelstift auf die weniger steile Flanke des Zahns und bewegt das Rad um einen geringen Betrag rückwärts. Nach dem Weiterschwingen der Unruh schnappt das Schaltrad in die Raststellung zurück.

Der dem Hebelstift gegenüberliegende zweite Hebelstift, greift in einen Anker ein, der die Amplitude der Unruhschwingung begrenzt. Dadurch wird ein Galoppieren der Unruh (zweiter Kontaktschluss und damit weitere Erhöhung der Amplitude) wirksam verhindert.
