Hettich Kaliber W41

Technische Daten

Kurzbeschreibung siehe [VDU1972]

Transistorgesteuertes Drehschwingersystem, Zentralsekunde
Bauelemente direkt in Kapsel gelagert.

Abmesungen: Kapsel mit Batteriehalter	60x75mm, Höhe 30mm
Schwingsystem	Unruh/Spirale
Frequenz des Schwingsystems	2,5Hz = 18000A/h
Amplitude	ca. 270° stabilisiert
Spiralfeder	C < 2s/d °C, CGS-Nr. 1600
Elektrisches System	Permanentmagnet-dynamisch mit fester Spule
Betriebsspannungsbereich	1,2 - 1,7 V
Mittlere Stromaufnahme bei Nennspannung	120 - 150 µA
Batterietyp	1,5V, IEC R14 (Babyzelle)

(TOP)

Beschreibung

Bei diesem Werk handelt es sich um einen direkt angetriebenen Unruhschwinger mit einpoligem Magnetsystem auf der Unruh und ortfesten Antriebspulen, also ein permanentmagnetischen Antrieb, ähnlich wie die bekannten Junghans Atomat Werke. Es wird ein elektronischer Antrieb mit einem Integrierten Schaltkreis TAA 780 verwendet, daher ist eine Zweispulenantriebsschaltung notwendig.

Das Besondere an diesem Werk ist der vereinfachte Aufbau mit weningen Einzelteilen, wie er in dem deutschen Patent 2.154.166 (Anmeldung am 29.10.1971, Auslegeschrift vom 14.5.1980) beschrieben ist.

Die Werkkapsel (Fig. 6, Nr.3) dient unmittelbar zur Aufnahme der Werkteile.
Auf der Zifferblattseite wird die Werkkapsel mit einer angeschraubten Platte verschlossen, die einerseits zur Befestigung des Werks mit dem Gehäuse mittels einer Zentralmutter dient und andererseits eine Aufhängeöse zur Befestigung der gesamten Uhr an der Wand besitzt. Zwischen dieser Platte und der eigentlichen Werkkapsel ist das Zeigerwerk untergebracht.
Das restliche Räderwerk wird einerseits durch Bohrungen in der Werkkapsel gelagert und andererseits durch ein Federblech (Fig. 5) gehalten, welches in die Werkkapsel eingerastet wird.

Eine Zunge der Federplatte (Fig. 5, Nr. 34) dient als Bremse für das Schaltrad, welches aus diesem Grunde ohne eine Rastfeder auskommt. Die Zähne des Schlarades sind aber dadurch in dauerndem Konakt zur Schalweiche auf der Unruhachse (erhöhre Reibung).

(TOP)

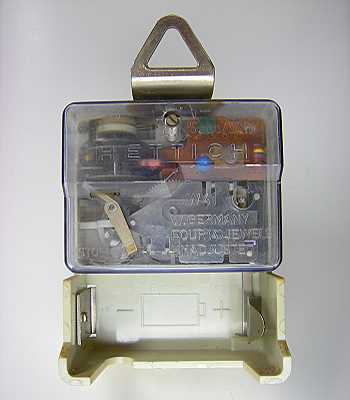

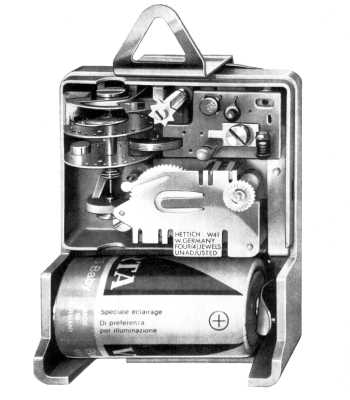

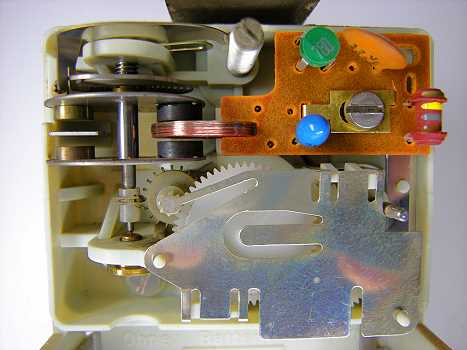

Bilder

(TOP)

Literatur

VDU: Elektro-Uhren-Mappe
Elektrische und elektronische Kleinuhren und Großuhren aus deutscher Produktion
VDU Verband der Deutschen Uhrenindustrie EV (Hrsg.) 1972 [VDU1972]
