Junghans ATO-Mat

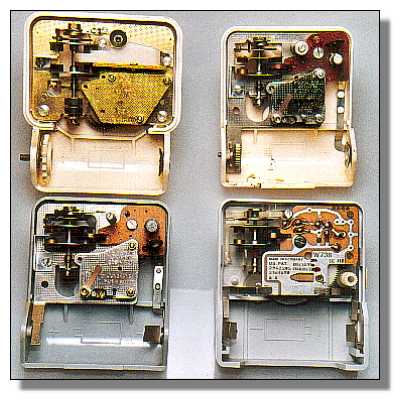

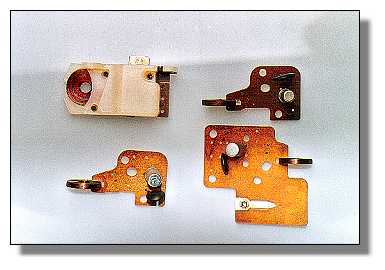

Junghans ATO-Mat Werke: oben W794 und W707, unten W726 und W736
Geschichte
Junghans entwickelte in den Jahren 1962 bis 1976 nacheinander vier Serien von elektrischen Großuhrwerken nach dem sogenannten ATO Prinzip. Diese wurden in großen Stückzahlen hergestellt. Sie waren aber nicht nur wirtschaftlich erfolgreich, sondern zeichneten sich auch durch hohe Zuverlässigkeit und lange Lebensdauer aus.
Gemeinsam war diesen Uhren das Antriebsprinzip (direkt angetriebenes Unruhschwingsystem, s.u.) in der Regel ohne Selbstanlauf d.h. mit einem Anwurfhebel. Die Amplitude der Unruh wurde durch eine Wirbelstrombremse stabilisiert und die Fortschaltung erfolgte jeweils mit einer Schaltweiche.
Der Unterschied zwischen den Werken ist aus der nachfolgenden Tabelle zu entnehmen. Im wesentlichen wurde der Aufbau immer weiter vereinfacht, die Anzahl der Einzelteile reduziert, die Unruhfrequenz erhöht und dadurch und durch präzisere Fertigungsmethoden die Ganggenauigkeit immer weiter gesteigert.
| Kaliber | W794 | W707 | W726 | W736 |
| Baujahr ab | 1962 | 1965 | 1970 | 1976 |
| Frequenz | 14400A/h 2Hz |
18000A/h 2,5Hz |
18000A/h 2,5Hz |
28800A/h 4Hz |
| Zahl der Steine | 7 | 4 | 1 | 1 |
| Spirale | Nivarox I CGS 1800 |
Nivarox 2 CGS 1600 |
? | CGS 4250 |
| Trägheitsmoment der Unruh |
4,25 g cm² | ? | ? | 2,45 g cm² |
Das ATO Prinzip...
...beruht auf einem Patent der französischen Firma Hatot und ist
wohl eine der erfolgreichsten Ideen im Bereich der elektromechanischen
Uhren überhaupt. Es beschreibt den direkten elektrodynamischen
Antrieb des Schwingsystems und wurde von Wanduhren mit Pendel bis zu
Armbanduhren mit Unruh eingesetzt.
Im einzelnen verläuft der Antriebsvorgang, vereinfacht dargestellt, folgendermaßen ab: Auf dem Schwingsystem (in diesem Fall der Unruh) befindet sich ein einpoliges Permanentmagnetsystem mit hoher Koerzitivkraft. In der Nulllage der Unruh befindet sich ein feststehendes Spulenpaar, bestehend aus Antriebs- und Steuerspule, im Luftspalt zwischen den Magneten. Wird nun die Unruh bewegt, so induzieren die Magnete beim Überschwingen der Nulllage einen Spannungsimpuls in der Steuerspule, der eine Transistor ansteuert. Dieser wirkt als elektronischer Schalter und steuert den Stromfluss durch die Antriebsspule, der im Zusammenwirken mit dem Permanentmagneten der Unruh einen kurzen Antriebsimpuls verleit. Dabei ist die Anordnung der Magnetfelder so getroffen, dass der Antriebsimpuls kurz vor der Nulllage erfolgt. Die Stromrichtung ist so gewählt, dass das resultierende Magnetfeld in der Antriebsspule anziehend auf die Unruh wirkt. Der Antrieb erfolgt so bei jeder Halbschwingung.
Zusammengefasst: Elektrodynamischer Antrieb mit einpoligem Permanentmagneten auf dem Schwingsystem, feststehendem Zweispulensystem und elektronischem Schalter.
Patente
Liste der deutschen Patente und Gebrauchsmuster (sortiert nach Anmeldedatum)
| Veröffentlichungs- nummer | Anmelde- datum | Erfinder | Anmelder/Inhaber | Titel |
|---|
